雙向壓蝶閥

產品型號：SD363H/Y/F
公稱通徑：DN100～1200mm、NPS4"～48"
公稱壓力：150Lb磅級/PN25
適用溫度：碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質：水、蒸汽、熱水、油品
驅動形式：蝸輪傳動、電動、氣動、液動
焊接標準：GB12224、ANSI B16、25、DIN2559

聯系購買

分享到：

產品詳細

一、SD363H焊接雙向壓蝶閥產品概述

采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

二、SD363H焊接雙向壓蝶閥產品特點

１、此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。

２、由于采用焊接結構，使閥門與管道平面達到永久性的零泄漏。

３、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。

三、SD363H焊接雙向壓蝶閥主要技術參數

公稱通徑DN（mm)	DN100～1200mm、NPS4"～48"
公稱壓力PN（Mpa)	強度試驗(1.5×PN)密封試驗(1.1×PN)
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、蒸汽、熱水、油品
驅動方式	蝸輪傳動、電動、氣動、液動
壓力等級	ANSI 150Lb磅級/PN25
焊接標準	GB12224、ANSI B16、25、DIN2559

SD363H焊接雙向壓蝶閥主要零部件材料


零件名稱	材料
閥體	碳鋼、不銹鋼、鉻鋁鋼
蝶板	碳鋼、合金鋼、不銹鋼
閥座	3不銹鋼、鈷基硬質合金
軸套	不銹鋼
閥桿	不銹鋼、特殊材料
填料	柔性石墨

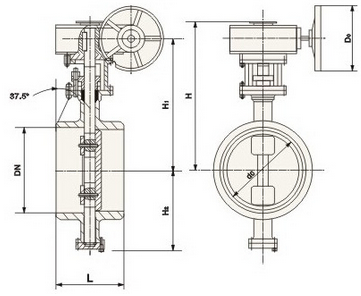

D363H/663H/963H/-10/16/25/40/C、P、RSD363H焊接雙向壓蝶閥連接尺寸

公稱通經		主要尺寸			公稱通經		主要尺寸
in	DN(mm)	L	H1	H	in	DN(mm)	L	H1	H
4	100	190	270	370	18	450	330	535	820
5	125	200	295	390	20	500	350	560	900
6	150	210	308	416	24	600	390	630	980
8	200	230	370	530	28	700	430	670	1100
10	250	250	450	580	32	800	470	800	1300
12	300	270	465	630	36	900	510	850	1370
14	350	290	475	595	40	1000	550	880	1480
16	400	310	505	755	48	1200	630	1000	1690
