概述

       AW氣動執行器氣動裝置適用與90°回轉（1/4轉）的閥門。如球閥、蝶閥、旋塞閥等。本產品設計制造采用JIS標準，與閥門采用國際標準ISO5211.AW/AW-S氣動執行器驅動裝置批量生產、性能優良、質量穩定。

型號規格

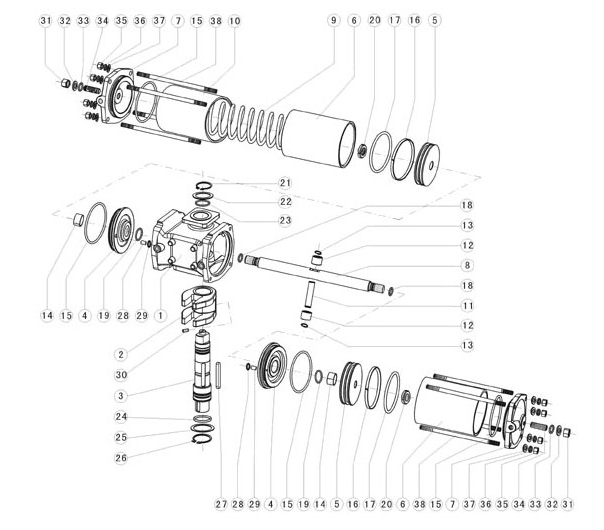

分解圖

零部件說明

主要性能特性

1、AW氣動執行器分為雙作用、單作用式（彈簧復位），2個分體氣缸。容易制造大尺寸 缸體。滿足各種大型旋轉類閥門的需求。

2、輸出扭矩大，動作靈活平衡，缸體內壁和活塞軸鍍硬鉻，具有很好的抗摩性，所有活動 部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用壽命，AW氣動執行器的U型曲線特性輸出扭矩更適合大口徑球閥、蝶閥。

3、采用低摩擦材料制成的滑動裝置，避免了金屬與金屬的直接接觸。

4、底面固定孔便于執行器與閥連接并使其對正，符合ISO5211/DIN3337標準。

5、底部裝配孔為四方形，便于與閥桿連接并可旋轉45°轉角安裝。

6、回轉角度：雙作用式=90°，單作用式=90°從兩端可調節角度±5°。

7、工作環境溫度：-20℃~80℃。

8、氣源：過濾、干燥或者加油潤滑的潔凈空氣，最小壓0.1Mpa，最大壓力1Mpa。

9、基本設計：氣動雙氣缸雙活塞撥叉?zhèn)鲃?dòng)機構。型號AW=雙作用；型號AWS=單作用式（彈簧復位） 。

10、AW系列氣動裝置適用與90°回轉（1/4轉）的閥門。如球閥、蝶閥、旋塞閥等。本產品設計制造采用JIS標準，與閥門連接部采用國際標準ISO5211。
